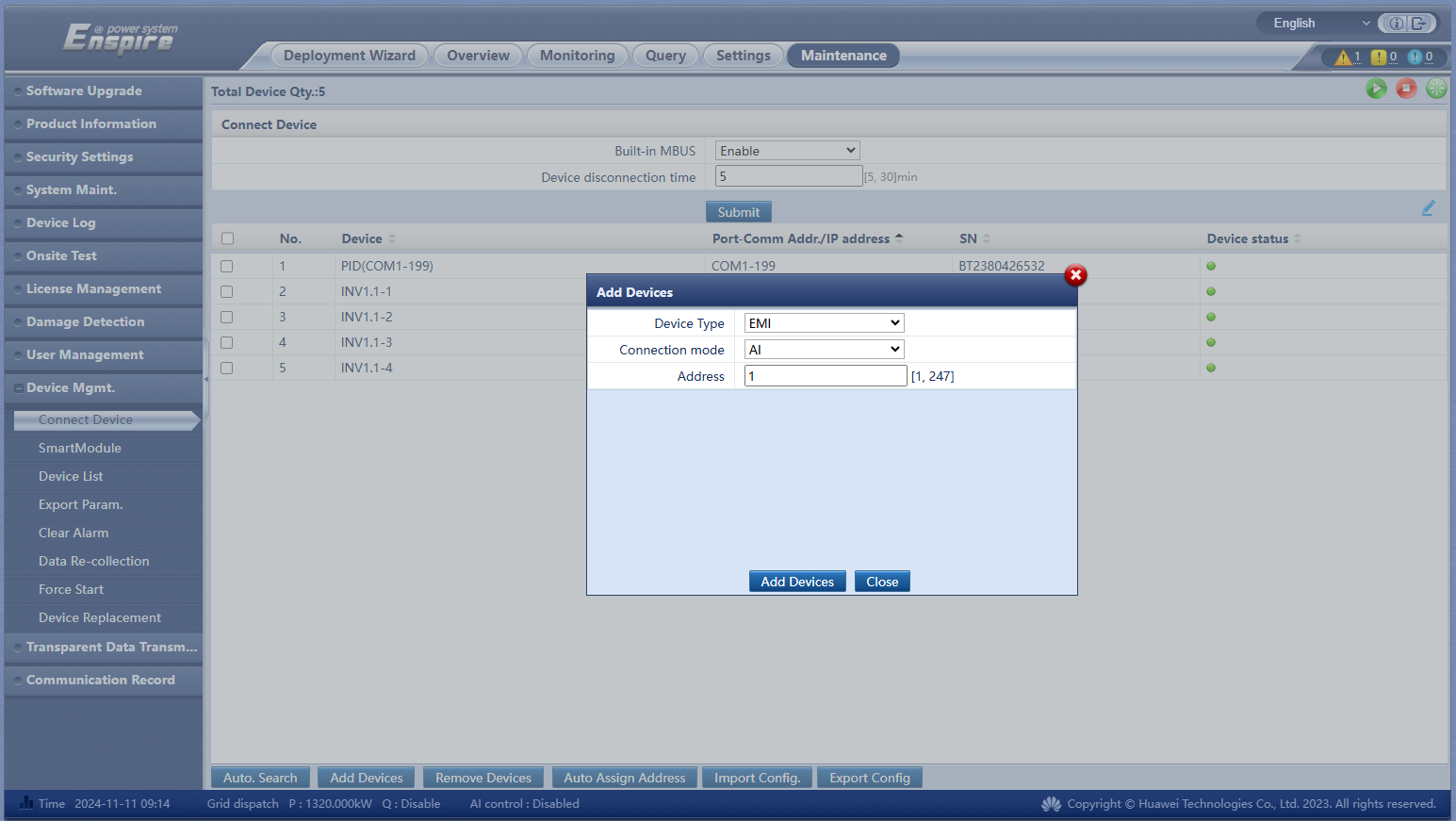

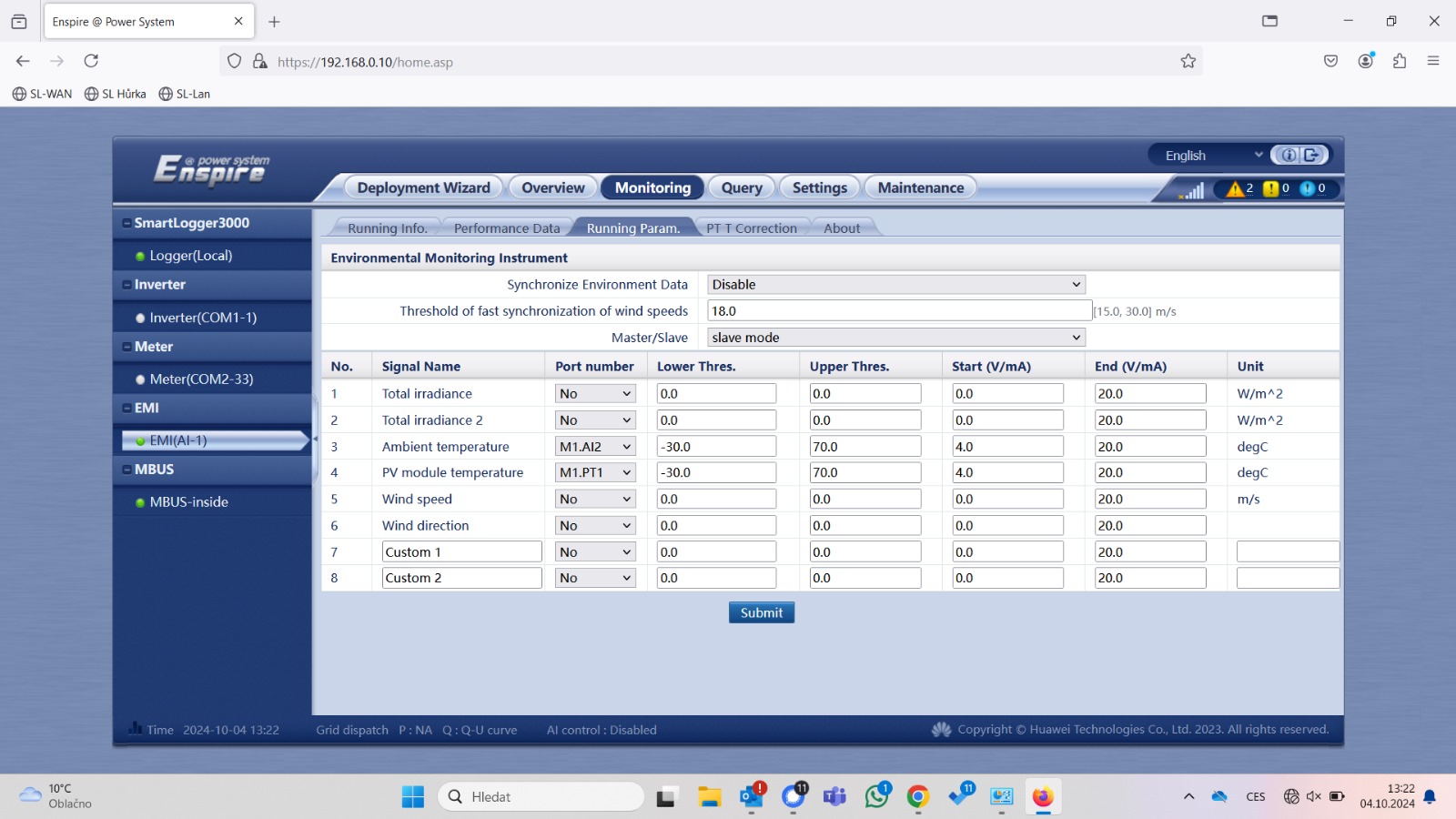

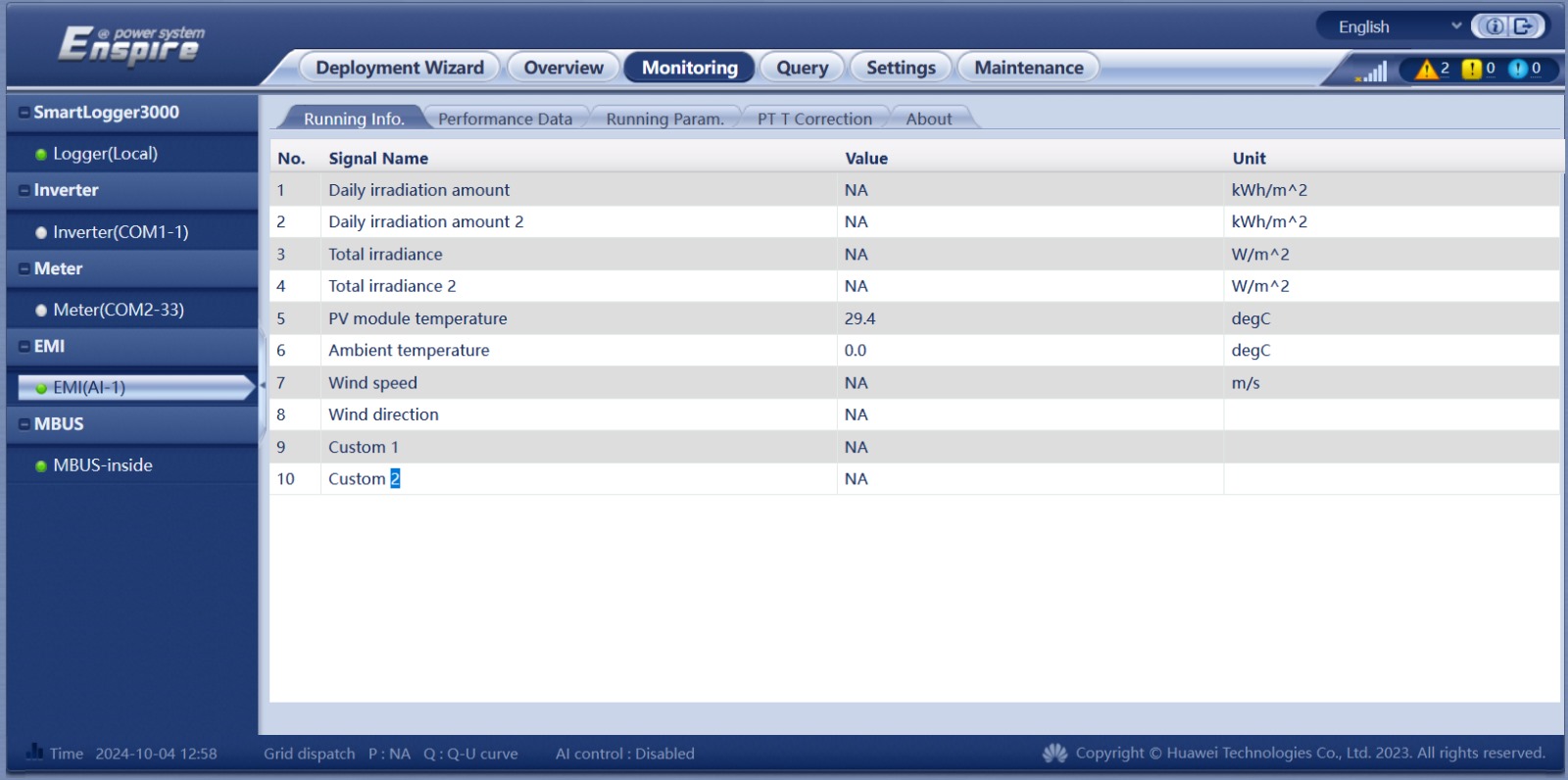

Připojení PT100 / PT1000 do SL + Nastavení

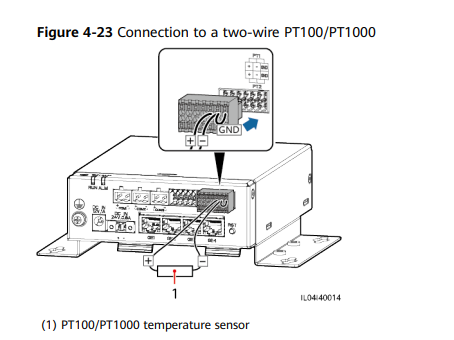

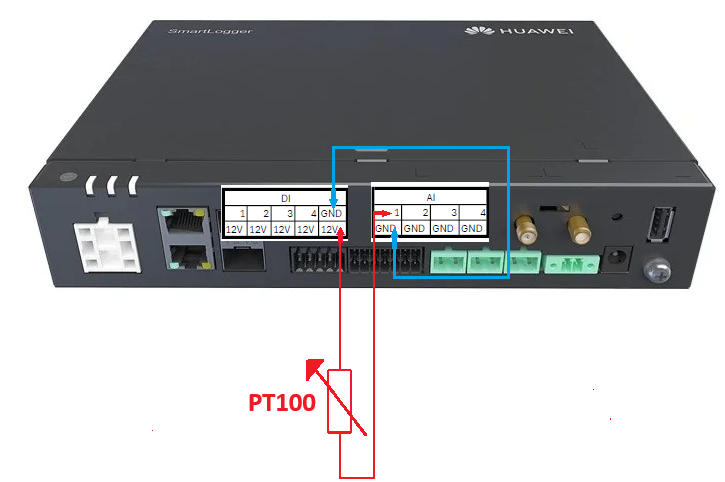

V tomto článku naleznete informace jakým způsobem připojit / propojit PT100vku se Smart Loggerem.

Co je to PT100?

Platinový odporový teploměr (PT100 / PT1000)

U odporových snímačů teploty je měření založeno na změně odporu drahých kovů vlivem teploty. Každý kov má svoji specifickou odporovou charakteristiku. U drahých kovů, jako je platina, vykazuje odporová charakteristika přibližně lineární chování. Při napájení snímače konstantním proudem, lze změnu odporu (teploty) odvodit ze změny napětí. Měřicí proud je volen co nejnižší, aby se minimalizovalo vlastní zahřívání odporového snímače.

Platinové snímače teploty jsou klasifikovány podle normy ČSN EN 60751

První dvě písmena odkazují na použitý drahý kov. Následující číslice udává elektrický odpor v ohmech při teplotě 0 °C. V průmyslu nejčastěji používaným snímačem teploty je platinový odporový snímač Pt100. Číslice 100 udává, že odpor snímače při teplotě 0°C odpovídá hodnotě 100Ω. Setkat se můžeme také s dalšími variantami platinových teploměrů s rozdílnými hodnotami odporů při 0°C, označení pak mají např. Pt200, Pt500 nebo Pt1000.

Třídy dle normy ČSN EN 60751 definují přípustnou odchylku a rozsah měření, ve kterém mají být tyto odchylky dodrženy.

Class A: +/- (0.15+0.002 x [ t ] ) °C; pro platinové snímače teploty v rozsahu -200 až +650 °C
Class AA: +/- 1/3 x (0.3+0.005 x [ t ] ) °C; pro platinové snímače teploty v rozsahu -200 až +850 °C
Class B: +/- (0.3 +0.005 x [ t ] ) °C; pro platinové snímače teploty v rozsahu -200 až +850 °C
Class 1/6 B: +/- 1/6 x (0.3 +0.005 x [ t ] ) °C; pro platinové snímače teploty v rozsahu -200 až +850 °C

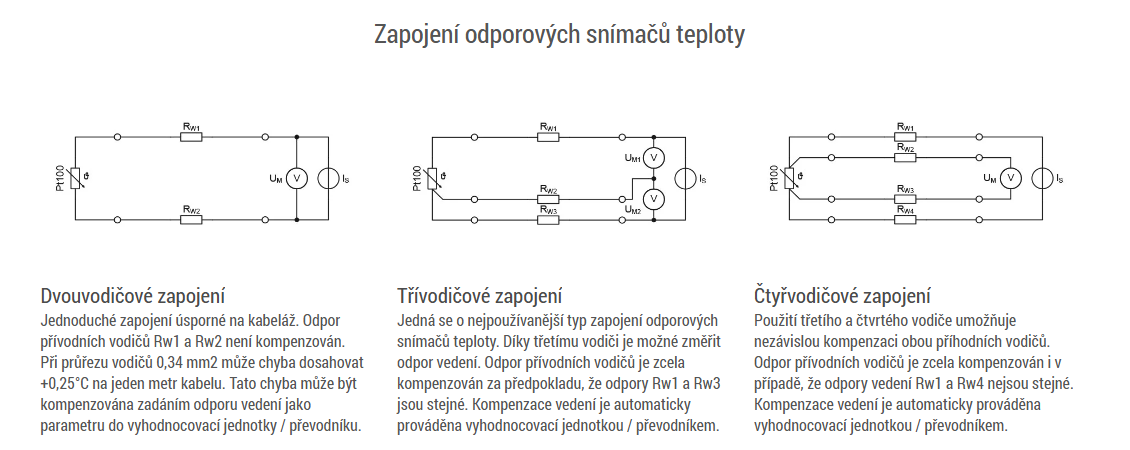

Existuje několik typů čidel + odpovídající zapojení:
